关键要点
- 上海海优威新材料股份有限公司（海优威HIUV ）提供 4 种非 EVA 产品 – P507WX、P507、P507M 和 P506M – 采用共挤和单层 POE 设计。
- 所有产品都支持 140°C 和 170°C 之间的层压，但区别在于凝胶含量、透明度和 UV 截止率
- 最新发布的P507WX 提供高背面反射率，P507M 减少母线滑移，P506M 支持 CdTe 和钙钛矿等薄膜技术
对于晶体和薄膜组件：HIUV 的非 EVA 系列包括共挤和单层 POE 薄膜，适用于 TOPCon、PERC、薄膜和钙钛矿太阳能技术。（来源：HIUV New Materials）

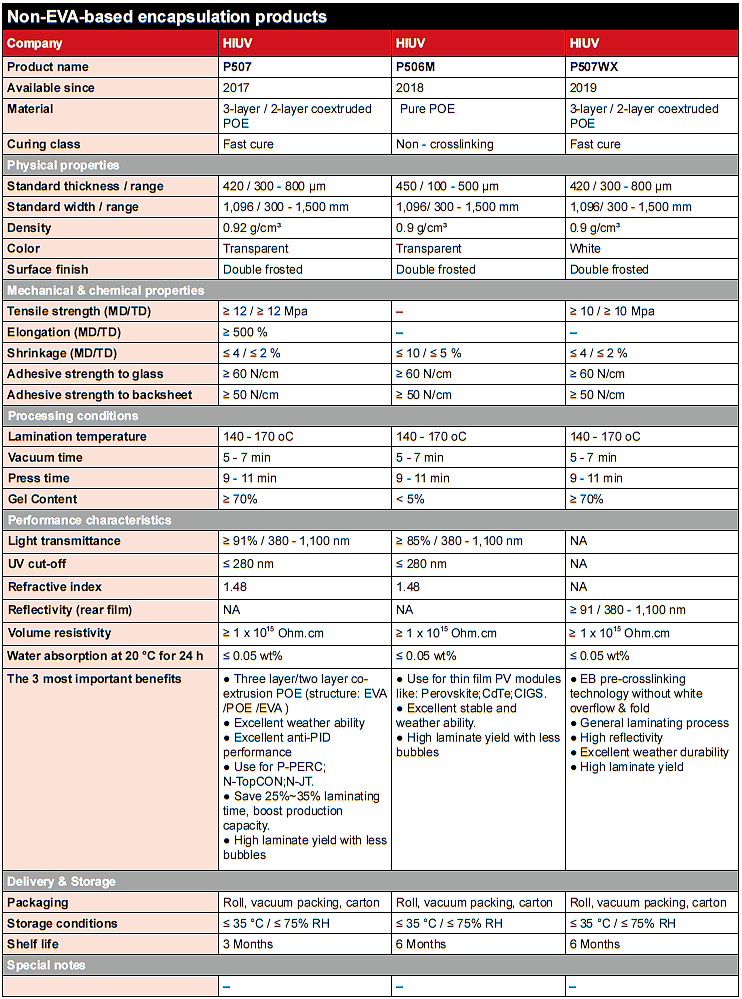

领先的 EVA 供应商上海海优威新材料股份有限公司 HIUV 在 2024/25 年台扬新闻背板和封装市场调查中展示了 4 款非 EVA 细分市场的产品。
该系列包括新的配置，如白色和透明的多层薄膜，以及专为高效晶体和薄膜模块应用而设计的变体。
P507WX 是一种具有 2 层或 3 层的共挤聚烯烃薄膜，这意味着聚烯烃薄膜夹在 2 个 EVA 薄膜之间，或者只是一个由 EVA 和 POE 组成的 2 层结构。该产品的密度为 0.9 g/m3抗拉强度为 > 10 MPa。
与公司在此处列出的所有其他产品类似，P507WX 的标准厚度为 420 μm，宽度为 1,096 mm，厚度范围为 300 至 800 μm，宽度范围为 300 至 1,500 mm。这款白色 EVA 的背面反射率为 91%。
据 HIUV 称，P507WX采用 EB 预交联技术，可抑制白色溢出和褶皱的形成。该产品还兼容在 140 至 170°C 下完成的标准层压工艺，真空时间为 5 至 7 分钟，压制时间为 9 至 11 分钟。
这些加工条件也适用于其他 2 种产品 – P507 和 P506M。
虽然它遵循与上述型号相同的结构，但带有 WX 后缀，P507 是一种透明产品，具有≥ 12 MPa 的拉伸强度和 ≥ 500% 的伸长率。它在 MD 方向的收缩率为 ≤ 4%，在 TD 方向的收缩率为 ≤ 2%。据 HIUV 称，P507WX产品的主要优点是它能够将层压过程中的循环时间从 25% 缩短到 35%。HIUV 还声称该产品减少了层压过程中形成气泡的机会。
P507（M） 于 2017 年发布，是该公司上市的另一款产品。它是一种基于 POE 化学的单层封装薄膜，密度为 0.92 g/m3.它具有≥ 12 MPa 的拉伸强度和 ≥500% 的伸长率。
在 ≤ 2% 时，TD 方向的收缩率是 MD 中 ≤ 4% 的一半。与 HIUV 的非 EVA 产品系列一样，P507（M） 也具有相同的粘合强度 - 玻璃≥ 60 N/cm，背板 50 N/cm。
它在 380 至 1,100 nm 之间的波长范围内具有 91% 的透射率。HIUV 强调，该产品经过专门设计，可避免在层压过程中母线排打滑。
与该公司的其他产品一样，这种 POE 薄膜也支持 140 至 170°C 的相同工艺温度范围，同时需要更长的真空加工时间（6 至 8 分钟）和 10 至 12 分钟的压制时间。
P507 是 2017 年推出的另一款产品，是一种具有透明表面的 3 层共挤 POE 薄膜。它的密度为 0.92 g/cm³，透明且表面经过双重磨砂处理。
它的拉伸强度为 ≥ 12 MPa，伸长率为 ≥ 500%。TD 方向的收缩率为 ≤ 2%，MD 中 ≤ 4% 的一半。它与玻璃的粘合强度为 ≥ 60N/cm，背板的粘合强度为 ≥ 50 N/cm。
它支持 140 至 170°C 的层压温度范围，真空时间为 5 至 7 分钟，压制时间为 9 至 11 分钟。凝胶含量≥ 70%。该产品对 380 至 1,100 nm 波长的透光率为 ≥ 91%，紫外线截止值为 ≤280 nm，并与 p-PERC、n-TOPCon 和 n-JT 组件兼容。这种薄膜因其能够节省 25% 到 35% 的层压时间而脱颖而出。
P506M 是 2018 年推出的单层 POE 片材。该产品的特点是它是非交联型的，特别推荐用于 CdTe 和 CIGS 等薄膜组件，也用于下一代钙钛矿 PV。
这种透明薄膜的密度为 0.9 g/m3以及仅 5% 的低凝胶含量。与该公司的其他产品一样，它的紫外线截止波长为 ≤ 280 nm;但是，在 380 至 1,100 nm 波段的透射率略低，为 85%。与公司的整个产品系列一样，该产品的吸水率为 0.05%，体积电阻率为 1× 1015Ω 厘米。
来源：TAIYANG NEWS
